Δημοσιεύτηκε: **Τρί Μαρ 04, 2025 10:39 pm**

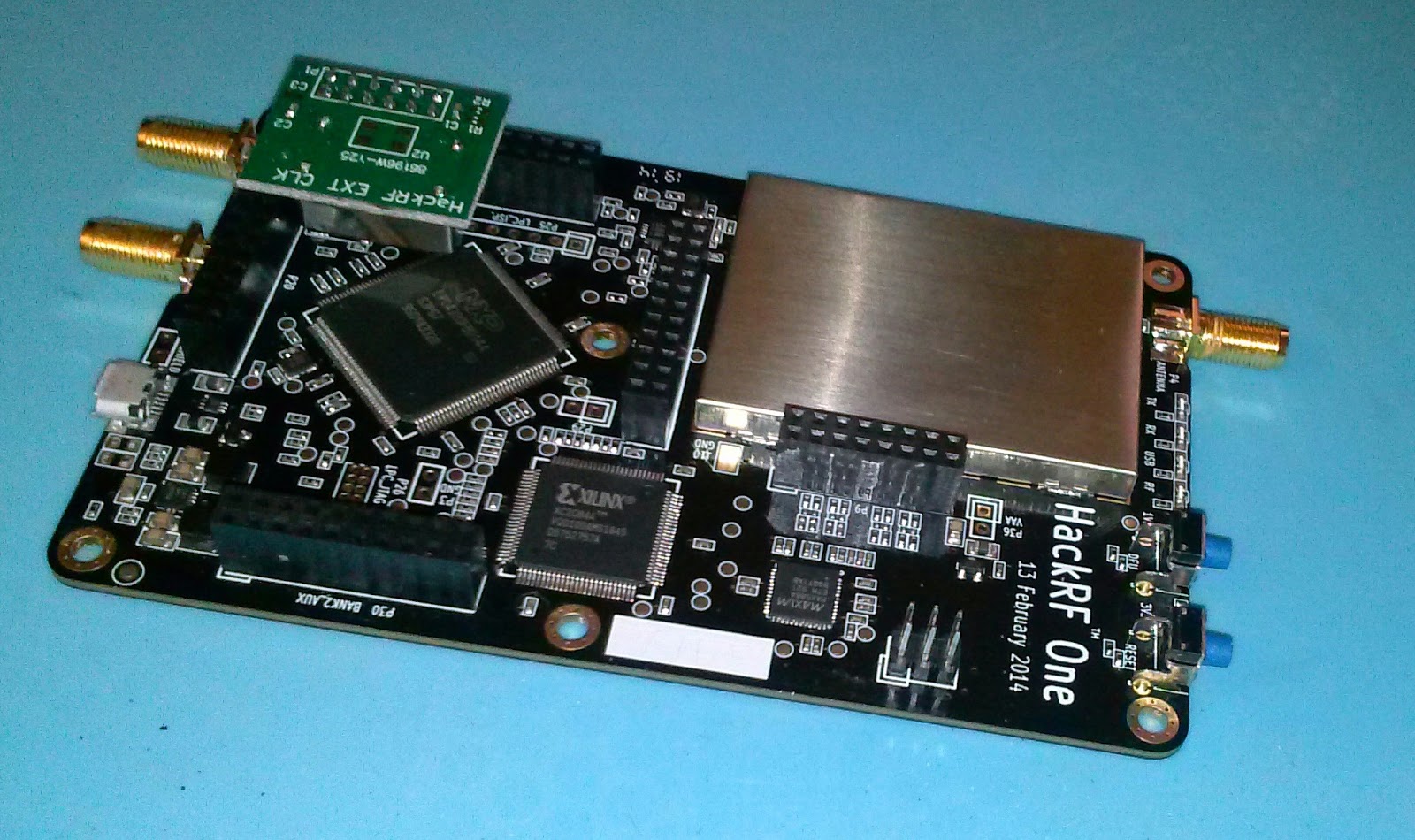

Hackrf One old board

: hrf1.jpg (305.79 KiB)

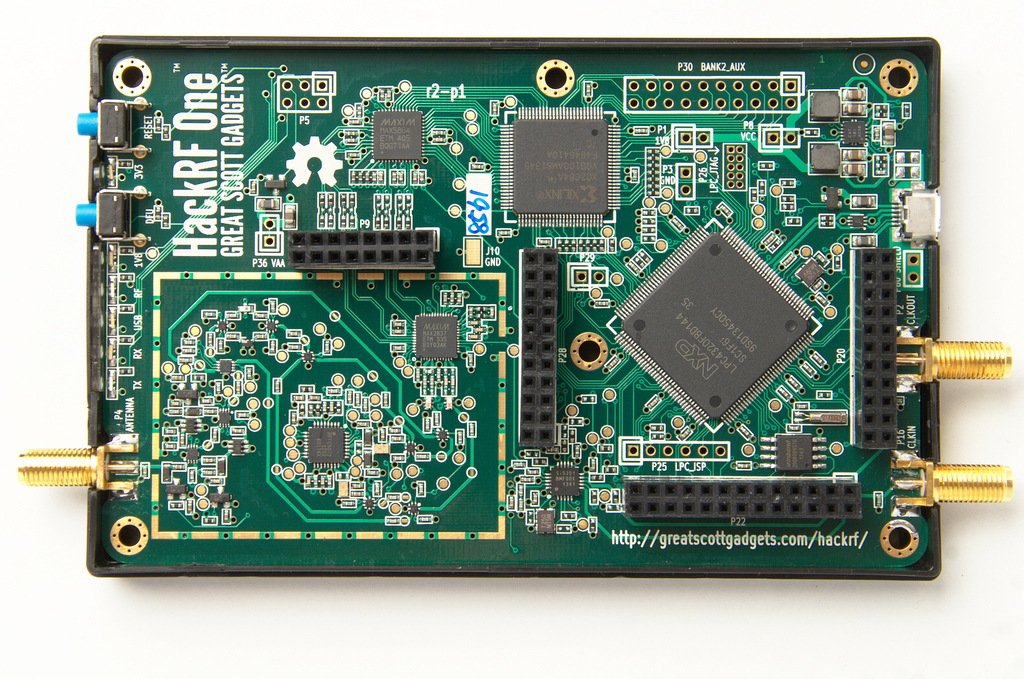

: HackRF-One-fd0-0009.jpeg (612.8 KiB)

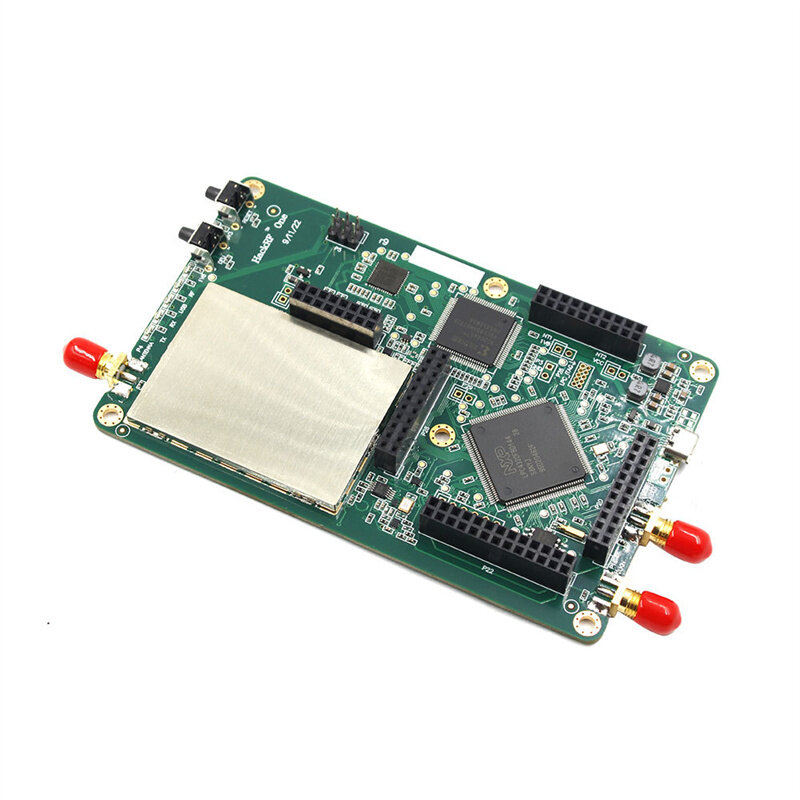

Και η έκδοση r9 με το si5351a

: 7843226f-0aa1-4f74-b2ef-fa75febf1194.jpg (91.89 KiB)

Δημοσιεύτηκε: **Τρί Μαρ 04, 2025 11:18 pm**

Ο ταλαντωτης 10MHZ στην πλακετα μου βρισκεται στην εξω πλευρα του P22 εκει ακριβως οπου γραφει τη λεξη ....gadjets..... Στη φωτο ο αντιστοιχος ταλαντωτης διακρινεται διπλα στο chip, προκειται σιγουρα για αλλο layout. Αδαμ SV1CDU

Δημοσιεύτηκε: **Τετ Μαρ 05, 2025 2:30 am**

Ναι Αδαμ

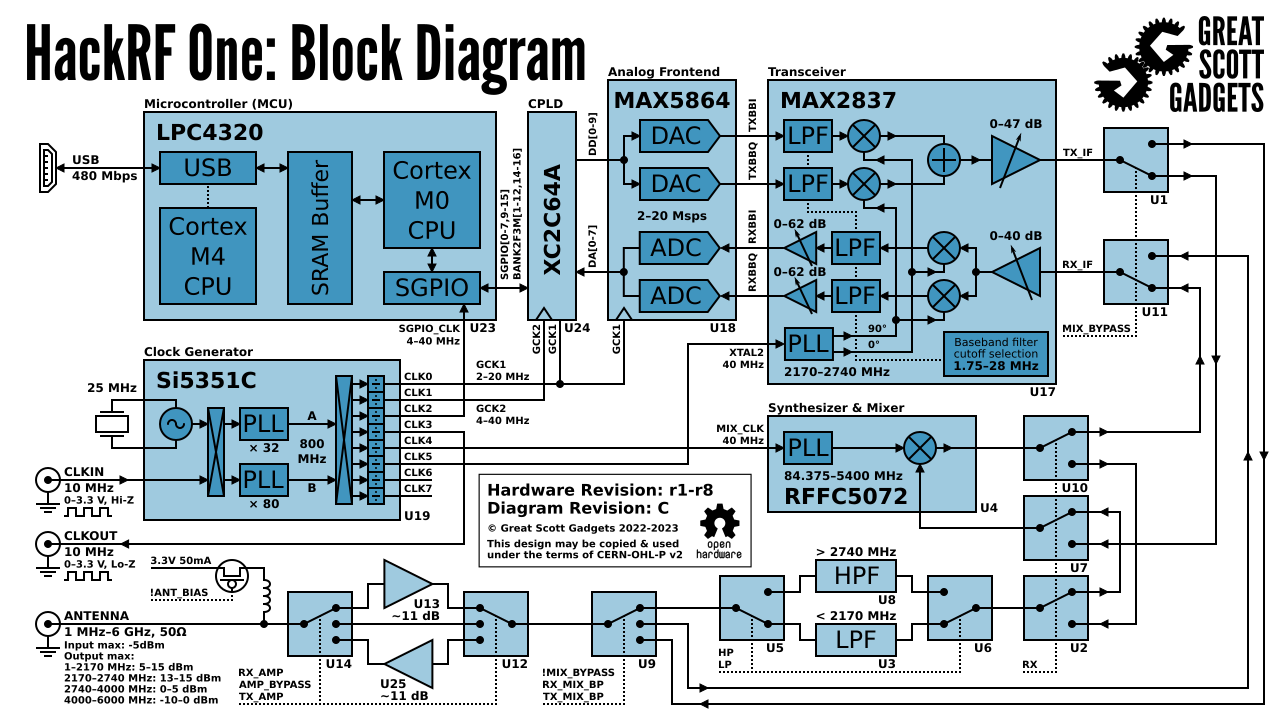

Εδω ειναι και τα block δισγράμματα απο τις εκδόσεις που έχουν βγάλει
Απο r1 εως r8

: hackrf_si5351c.png (249.25 KiB)

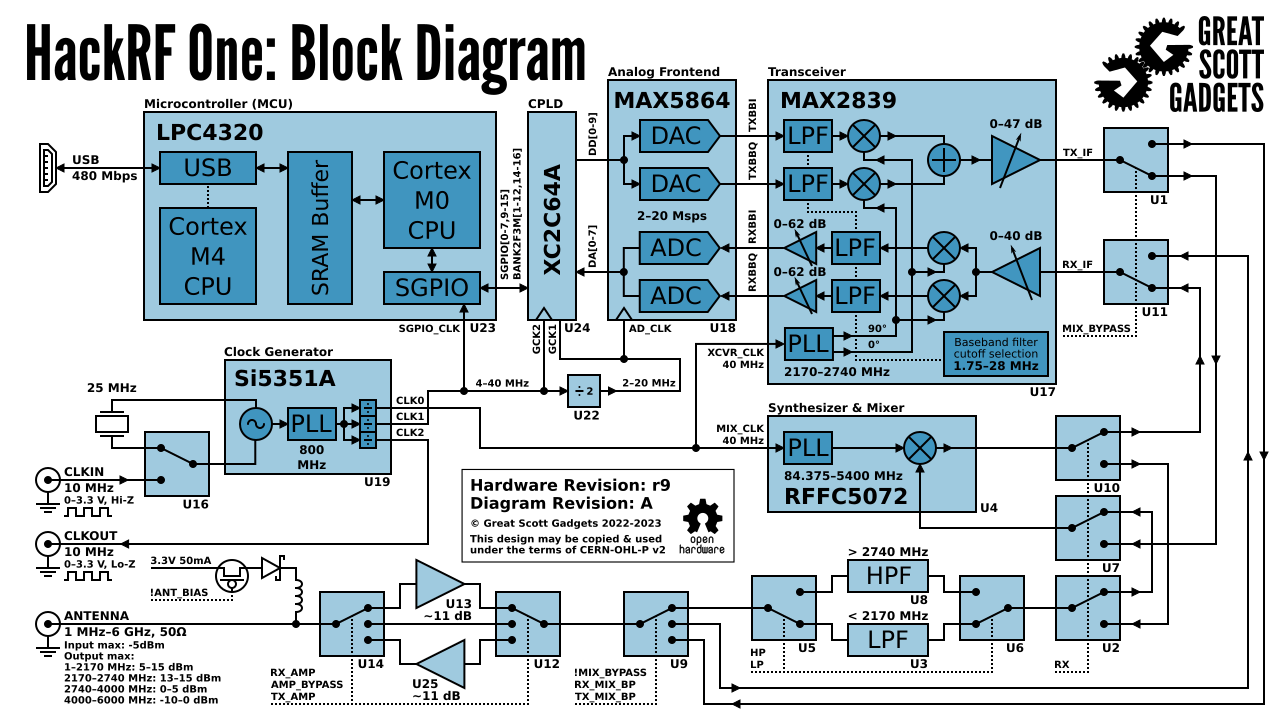

Και η έκδοση r9

: hackrf_si5351a.png (240.88 KiB)

Αν προσέξεις φαίνονται η διαφορές στον χρονισμό
