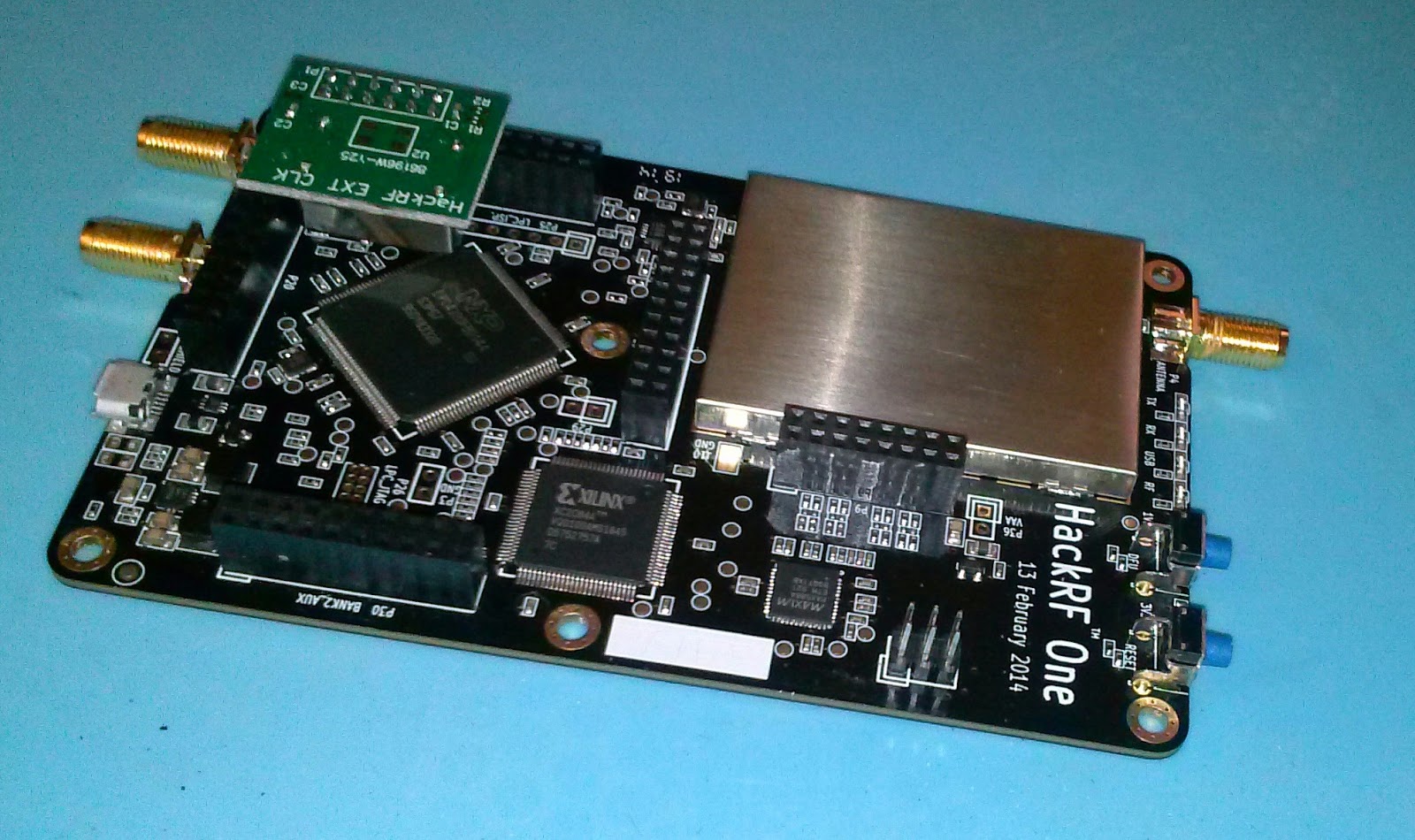

Hackrf One boards

[Χρύσανθος]

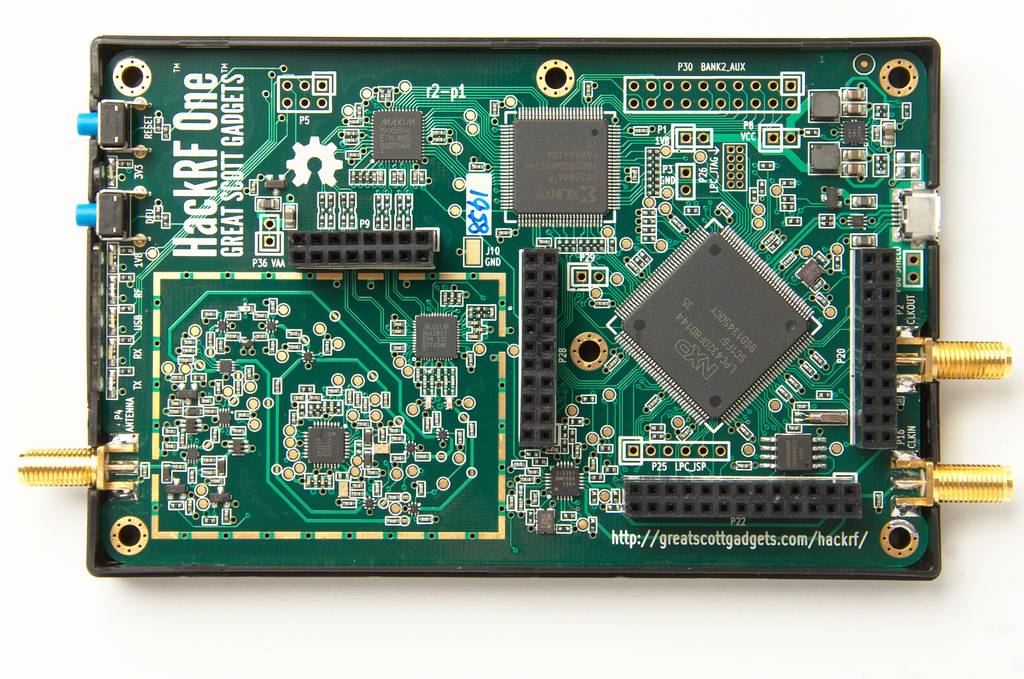

Hackrf One old board

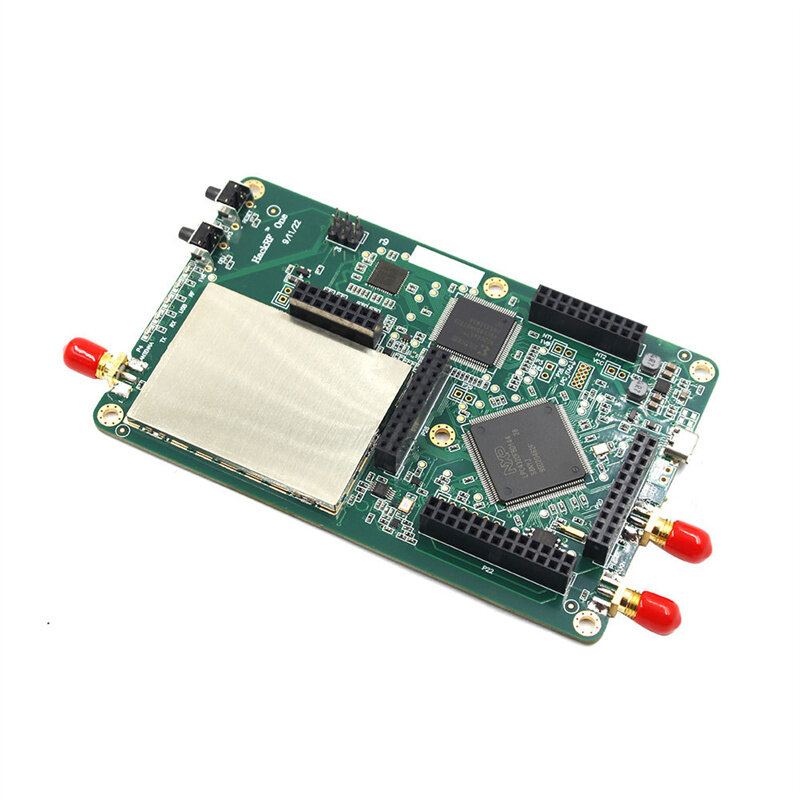

Και η έκδοση r9 με το si5351a


[Adam]

Ο ταλαντωτης 10MHZ στην πλακετα μου βρισκεται στην εξω πλευρα του P22 εκει ακριβως οπου γραφει τη λεξη ....gadjets..... Στη φωτο ο αντιστοιχος ταλαντωτης διακρινεται διπλα στο chip, προκειται σιγουρα για αλλο layout. Αδαμ SV1CDU

[Χρύσανθος]

Ναι Αδαμ

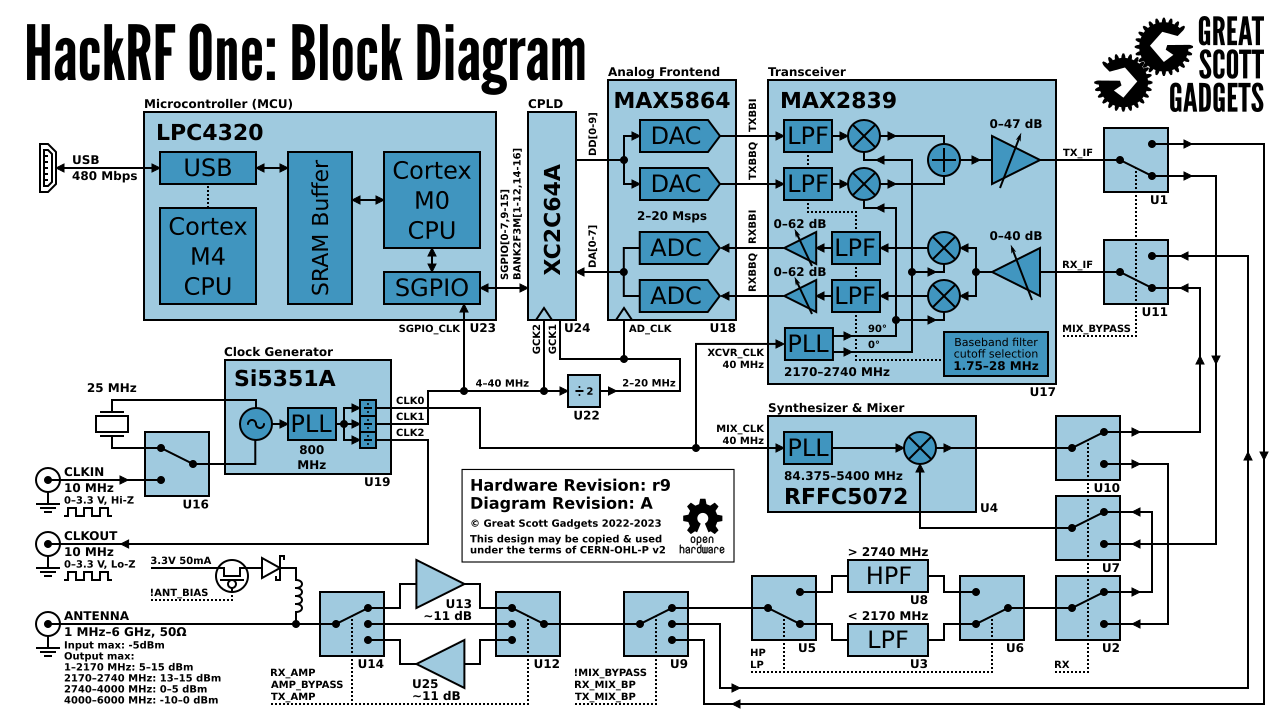

Εδω ειναι και τα block δισγράμματα απο τις εκδόσεις που έχουν βγάλει
Απο r1 εως r8


Και η έκδοση r9


Αν προσέξεις φαίνονται η διαφορές στον χρονισμό
